Artikelomschrijving

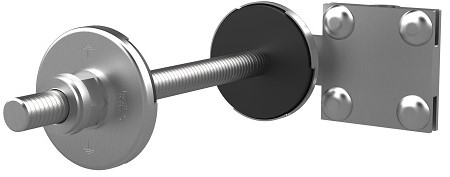

Type N: Aardingsdoorvoer voor inbouw achteraf. (wanddikte 200 / 600mm)
Type ND: Aardingsdoorvoer de inbouw achteraf in bestaande wanden met perimeterisolatie (wanddikte 400mm)
De afdichting naar de wand gebeurt tweezijdig via een oppervlaktedichting die met moeren aan de wand wordt bevestigd. Via een aansluitlus met kruisklem kan plat of rond staal worden aangesloten.
Toepassingsgebied:
- Waterdicht beton belastingsklasse 1
Voordelen:
- Uitbreiding achteraf/sanering van aardingsinstallaties
- Droog afdichtsysteem (zonder specie)
Leveringsomvang:
- Aansluitlus en kruisklem
Afmetingen:
- Contactring: Ø 72 mm
- Kern geleider: schroefstang M16
- Vereiste boring: 20 mm
N:
- Wanddikte: tot 600 mm, dikkere wanden op aanvraag
ND:
- Voor wanddiktes: tot 400 mm, dikkere wanden op aanvraag
- Voor perimeterisolatie: tot 200 mm
Materiaal:
- Alle metalen onderdelen: roestvrijstaal V4A (AISI 316L)
- Afdichting: EPDM
Keuringen/normen:
- DIN 18014
- DIN EN 62305-3
- VDE 0185-305-3 (met bliksemafleider)
